MULTISPECTRAL – 12 Programmable wavelengths
Nel corso degli ultimi anni, i sistemi di visione multispettrale sono diventati sempre più importanti nei processi industriali. La tecnologia su cui si basano permette di individuare ed evidenziare non solo l’interno dei prodotti, ma anche possibili difetti che sarebbero impercettibili con le tradizionali lunghezze d’onda.

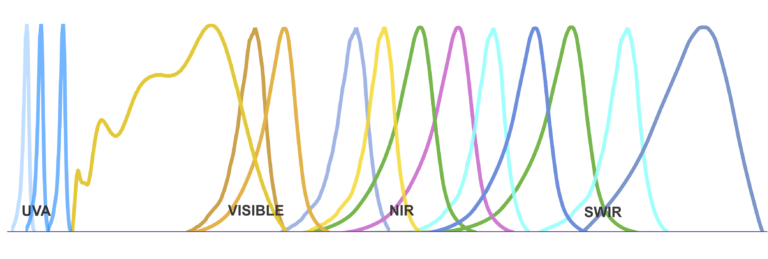

Genesi Elettronica, per rispondere alle necessità dei propri clienti, ha sviluppato un Sistema Multispettrale caratterizzato da 12 lunghezze d’onda programmabili, da 365nm (UVA) a 1900 nm (SWIR).
Grazie alla sua versatilità , è possibile integrare il Sistema Multispettrale in diversi contesti, come:
- Nei prototipi di alcuni macchinari in cui è necessario capire quale sia l’illuminazione più adatta per un determinato oggetto con un unico illuminatore;
- Nei macchinari industriali volti all’analisi di diversi prodotti posizionati su un’unica linea;
- Nei laboratori d’analisi dove è necessario evidenziare i campioni di materiale utilizzando particolari lunghezze d’onda.
Ciò che differenzia questo prodotto dalle altre soluzioni di illuminazione per processi industriali è la composizione dell’intero sistema, caratterizzata dall’uso combinato di:
- Telecamera Swir;
- Ottica Swir da montare sulla telecamera;
- Sistemi di illluminazione LED.
L’uso di una Telecamera Swir per la visione multispettrale ha rappresentato un passo in avanti per la visione di oggetti e/o materiali invisibili se analizzati con le più diffuse lunghezze d’onda, grazie alla sua capacità di acquisizione delle immagini mediante l’uso di luci appartenenti allo spettro infrarosso, in particolare lo spettro Swir.
Nella dimostrazione applicativa, viene impiegata una telecamera modello ace 2 visSwir, prodotta da Basler,la quale, quando usata in combinazione con l’illuminatore LED Genesi della linea Multispettrale, è in grado di rilevare elementi invisibili alle tipiche lunghezze d’onda impiegate, come per esempio il contenuto di un pacchetto di caramelle il cui involucro è totalmente colorato.

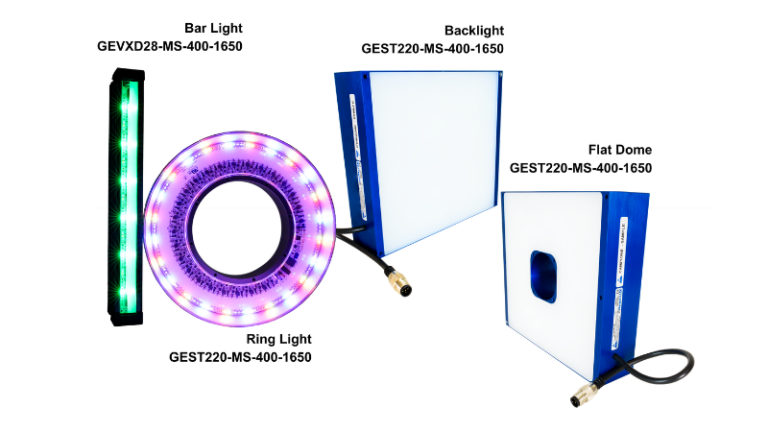

La famiglia di illuminatori LED Multispettrali Genesi è composta da:
- BAR LIGHT – GEVXD28-MS:adatto per telecamere lineari o matriciali, è caratterizzato dall’accensione di una singola lunghezza d’onda da 0 a 100% o dall’accensione simultanea di più di una lunghezza d’onda, fino a un massimo di 12 lunghezze d’onda.
- RING LIGHT GEST220-MS:impiegato nei sistemi di visione con telecamere matriciali, è caratterizzato dall’accensione di una singola lunghezza d’onda da 0 a 100% o dall’accensione simultanea di più di una lunghezza d’onda, fino a un massimo di 12 lunghezze d’onda.
- FLAT DOME – GF300300-MS: adottato in tutte quelle applicazioni che richiedono una luce soffusa, è caratterizzato dall’accensione di una singola lunghezza d’onda da 0 a 100% o dall’accensione simultanea di più di una lunghezza d’onda, fino a un massimo di 12 lunghezze d’onda.
- BACKLIGHT – GB210280-MS: impiegato per applicazioni che richiedono una luce retroflessa, è caratterizzato dall’accensione di una singola lunghezza d’onda da 0 a 100% o dall’accensione simultanea di più di una lunghezza d’onda, fino a un massimo di 12 lunghezze d’onda.
Per poter funzionare correttamente, il Sistema Multispettrale necessita l’uso combinato di due software sviluppati rispettivamente uno da Genesi per il controllo delle 12 lunghezze d’onda, e uno dalla Basler, nello specifico il Pylon Camera Software Suite, per la gestione della telecamera e la visualizzazione dell’immagine.
Settori di applicazione:
- Optical sorting in ambito machine vision;
- Riciclo dei rifiuti;
- Analisi chimica della composizione dei materiali;
- Sicurezza ed ispezione alimentare;
- Settore medicale e sanità ;
- Produzione farmaceutica;
- Semiconduttori e fotovoltaico;
- Mineralogia ed estrazione.
Specifiche tecniche telecamera ace 2 visSwir Basler
- Sensore Sony IMX991-AABJ-C InGaAs
Specifiche in dettaglio nella pagina prodotti del sito: www.baslerweb.it/it/basler-ace-2x-visswir/
Specifiche tecniche Illuminatori LED Multispettrali Genesi
Specifiche in dettaglio nella pagina prodotti del sito: www.genesi-elettronica.com
